A. 제품성적서
01. 검사항목 :
- 0.10mm x 820 가닥 x 2 코어, F Class, 155℃, MW-79C, 납땜가능(380~440℃)
- PVC(검정) 시스 + 절연(파랑, 빨강)
02. 제품명 : YDK Litz Cable
03. 모델번호 : YDK-0.1/820/2C/PVC
04. 크기 : 0.10/820/2C
05. 길이(m) : -
06. 용도 : 전기자동차 무선충전용
07. 제조자 : Y D Kim Int'l Co.
08. 검수 : YDK QC
09. 고객 : -
10. 검수일 : -
11. 온도 : 8℃
12. 판정 : Passed

B. 도체 성적서
01. 1가닥 나동선 외경 : 0.100(±0.003mm)
02. 1가닥 에나멜 코팅 포함 외경 : 0.114~0.121mm, (0.116, 0.116, 0.115, 0.116, 0.117)
03. 820가닥/0.10mm의 외경 : 4.2mm 이하(4.080, 4.072, 4.053, 4.090, 4.055)
04. 핀홀 : 13 이하 (11, 9, 11, 10, 12)
05. 파괴전압 (V/sec), (5mA) : 1,900, 1,950, 1,950, 1,900, 2,000
06. 외관 : OK

C. 중요사항
01. PVC(난연성) : OK
02. 유연성, 부드러움 : OK
03. 표면이 균일함 : OK

D. PVC 시스의 물성
01. 실온에서 인장강도 (테스트 방법: ASTM D638 23℃)
- 인장(kgf/㎟) : 1.13
- 신율(%) : 306
02. 가열 후 인장강도 (ASTM D638 136℃ x 168hr)
- 강도잔율(%) : 100
- 신장잔율(%)
03. 비중 : 1.34 (KS M 3016)
04. 경도(℃) : -25 (ASTM D746)
05. 가열변성(%) : 15 (KS C IEC 60811-3-1 (90℃))
06. 산소지수(%) : 26 (KS M ISO 4589-2)
07. 납(Pb) 함유량(mg/kg) : N.D (ED-XRF Analisis)
08. 카드뮴 (Cd) 함유량(mg/kg) : N.D (ED-XRF Analisis)
09. 수은 (Hg) 함유량(mg/kg) : N.D (ED-XRF Analisis)
10. 브롬 (Br) 함유량(mg/kg) : N.D (ED-XRF Analisis)

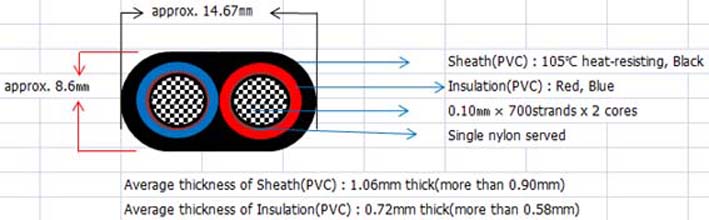

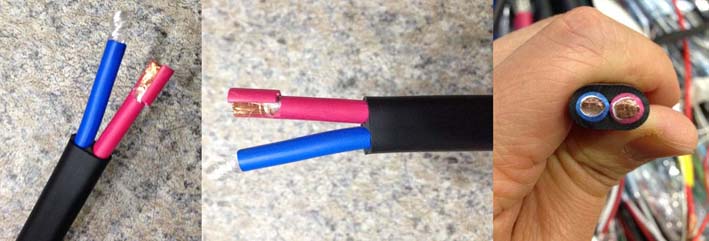

E. PVC 리츠케이블 데이터 (외형 & 구조)
01. 나일론 감음 : OK
02. 절연, P-11
- 평균두께 0.72mm
- 최소두께 0.58mm
- 완성외경 : 약. 6mm
- 색상 : 빨강, 파랑
- 외관 : OK
03. 시스
- 평균두께 1.17mm
- 최소두께 1.01mm
- 세로길이 : 약 8.6mm
- 가로길이 : 약 14.6mm
- 색상 : 검정
- 외관 : OK
04. 전지적 특성
- 파괴전압(V/5min), 5kv 이상 견딤 : Passed

F. 랭스마크


G. 나무보빈포장
