> PVC 리츠케이블

HOME > 리츠와이어 소개 > > PVC 리츠케이블

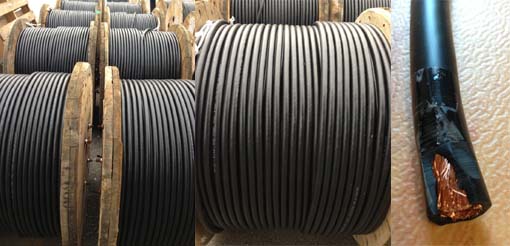

1. PVC 리츠 케이블 : 0.120mm x 2,700 가닥, 완성외경 LITZ OD = ( 12.5 )mm less
 - 감열선(85~95도) 혹은 온도감지선 과 함께 Clean Room(LCD, 반도체 생산라인)에 설치가 됩니다.
   위 링크를 click 하시면 해당 케이블 페이지로 이동 하셔서 내용을 보실 수 있습니다.
 - 고전압용 PVC 리츠케이블은 유도가열전기로(Induction Heating Electric Furnace)에 적용되는 고객맞춤형 전선입니다.
 - PVC합성고무를 시스로 사용함으로서 연질 성분이 뛰어나 작업성이 매우 좋고, 난연성에도 탁월한 성능을 나타냅니다.




2. PVC 시스 검사성적서 ( 색상 : Black )
검사항목 단 위 규격치 측정치 시험방법
상온인장시험 인장강도 kgf/㎟ - 1.1 ASTM D638 23℃
신장률 % - 318
가열 후 인장시험 강도잔율 % - 99 ASTM D638
신장잔율 % - 86 136℃ x 168hr
비 중 - - 1.33 KS M 3016
내 한 성 - -25 ASTM D746
가 열 변 성 % - 17 KS C IEC 60811-3-1 (90℃)
산 소 지 수 % - 26.5 KS M ISO 4589-2
납 함 유 량 mg/kg 100↓ N.D ED-XRF Analisis
카드뮴 함 유 량 mg/kg 5↓ N.D ED-XRF Analisis
수은 함 유 량 mg/kg 100↓ N.D ED-XRF Analisis
브롬 함 유 량 mg/kg 100↓ N.D ED-XRF Analisis



3. PVC 리츠케이블 Test DATA Sheet ( 시험온도 : 21℃ ), ( 외관, 구조, 전기적특성 )
시험항목 단위 합격기준 측정결과
시 스 평균 두께 mm - 측정값 1.51 1.57 1.68 1.78
최소 두께 mm - 평균 1.635 최소 1.51
외경 mm 12.5이하 측정값 12.09 12.12 12.22 12.36
- Black Good
외관상태 Good

시험항목 단위 합격기준 측정결과
전특시험 내전압시험 V/5min 시험전압 3,500 Pass
(수중) 해당 전압에서 견딜 것
전류량   ampere 150~180A 190A
