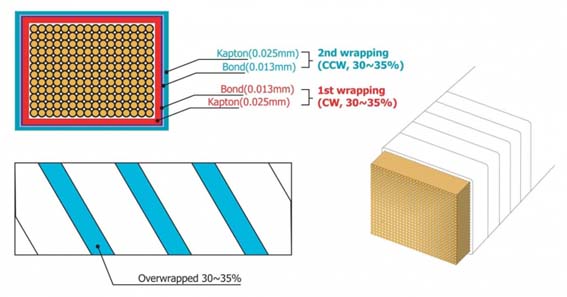

PI(polyimide) Tape 리쯔와이어 단면 & 구조
사양 : 사각 타입, PI(polyimide) 폴리이미드 더블 랩핑( 첫번째 랩핑 : 시계방향, CW, 30~35% / 두 번째 랩핑 : 반시계방향 CCW, 30~35% )
PI(polyimide) 폴리이미드 Tape 두께 = 0.025mm, 접착제 두께 = 0.013mm
1) 가장 굵은 사양으론 0.100mm x 16,500 가닥, 더블 PI(polyimide) 폴리이미드 랩핑(Wrapped), 사각 타입(Rectangular)
2) 0.10mm/7,250가닥, 더블 PI(polyimide) 폴리이미드 랩핑(Wrapped), 접착 방향이 서로 마주 보도록 랩핑함.
사각 사이즈 ==> 9.5 (+ - 0.20 ) x 14 (+ - 0.20 )mm
3) 0.10/3,200, 더블 PI(polyimide) 폴리이미드 랩핑(Wrapped), 접착 방향이 서로 마주 보도록 랩핑함.
사각 사이즈 ==> 10 (+ - 0.20 ) x 6 (+ - 0.20 )mm
4) 0.10/2,000, 더블 PI(polyimide) 폴리이미드 랩핑(Wrapped), 접착 방향이 서로 마주 보도록 랩핑함.
사각 사이즈 ==> 8 (+ - 0.20 ) x 4.8 (+ - 0.20 )mm
* 용도(Application) :
- 대용량 트랜스포머(Mass storage transformer)
- 전기자동차용 혹은 공공교통수단 을 위한 무접점충전시스템(Wireless power charger, Non-contact power charger
for an Electric Automobile & Train like Public Transit)
* 제품사양 : Class F, 155 C, MW-79C, Grade 1, 납땜가능한동선(solderable copper wire), 3, 200가닥 x 0,10mm, 1종(gr1),
더블 폴리이미드 Tape 랩핑(double PI(polyimide) Tape covered)
- 미터당 피치(Pitch) : 22 턴/m(turns per meter)
- 나무보빈(Wooden spool) : W-50 on a spool for 45-50Kg
- 플라이우드보빈(Plywood spool) : 13Kg < one piece on a plywood spool < 50 Kg
